海康威視視頻會議解決方案


第1章 系統概述
1.1 概述
       企業的運轉里，會議是必不可缺的一部分，主要涉及到企業內部的信息傳達、決策商議和落實工作，會議的重要程度不言而喻。然而從會議的形式方面看，我們卻看到老舊的會議模式沿用了多年，雖然能效低、形式少、效果差等毛病都被眾多企業看到，但大家卻沒法提出相關的解決措施，原本可能讓企業快速提升、提速的會議決策過程中卻變成了冗長的“拖后腿”環節。
       經濟的高速發展和數字化的快速推進，乃至前沿智能科技的深度普及，都對現代企業會議辦公提出了更高的要求，也創造了更好的條件。組織結構的扁平化和網點化以及個體價值的日漸凸顯，使有效溝通和異地協作成為了現代企業會議的基本要求，而會議室辦公設備的智能化升級便成為了企業的選項。
       在現代會議室中，數字化顯示設備成為了不可或缺的組成部分。而這場會議室革命的推動者就是--智能交互會議平臺。智能交互會議平臺集成了投影機、電子白板、幕布、音箱、電視、電腦等諸多會議室辦公設備，化繁為簡使會議室環境更為簡潔舒適，同時其高清晰度、高亮度、高對比度的顯示特性，解決了傳統投影儀設備在顯示效果上對光線過多依賴的不足和限制。此外，智能交互會議平臺還可以通過互聯網實現會議現場音視頻和屏幕書寫內容的跨空間實時傳輸，展現遠程視頻會議的應用場景魅力。
       隨著電子政務、企業無紙化辦公、遠程協同辦公等需求的逐步釋放，細分需求會越來越多，使用面會越來越廣，基于上述基本應用需求，海康威視智能交互會議平臺應運而生，整合多種面向會議場景下的應用軟件，能夠推動更有效率的協作，減少會議過程中不必要的麻煩，讓會議不再受時間、空間的限制，省去一系列繁瑣的會前準備和會議內容整理工作，讓您的會議更智能、更快捷、更有效！
1.2 需求分析
1、一場“革命”帶來的效率突破！
       根據調研統計分析，百分之八十的會議組織者因會議設備問題困擾，傳統的會議過程中通過投影機和白板解決演示、書寫共享的問題，而會議室內的設備連線麻煩，內容書寫、擦除使用不方便，會議室內設備能達到可以用即可！
       而伴隨著全球經濟化，在建立全球視野經營標準的過程中，企業會議的形象與效率環節至關重要，全球高品質智能交互會議系統必不可少，會議室的使用現狀也從勉強可以用到現在的追求品質和高質量的一個突破性轉變，摒棄傳統會議室設備繁雜的連線，冗余的會前準備，讓會議室使用者變得更加便捷和有效！
2、跨部門跨區域協同工作，打破“壁壘”！
       越來越多的企業擁有模塊化團隊的合作模式，企業員工共同參與同一個項目，一旦項目完成，項目團隊隨之解散投入到新的工作項目中，這樣的模式更為靈活，同時也涉及到跨部門跨地區的團隊協作，如何消除異地協作中的信息傳遞障礙成為亟需解決的一個問題。
       遠程會議的快速發展使得協作成為了可能，?？抵悄芙换?huì)議系統無縫集成了視頻會議系統，構建完整的視頻會議協作系統，即使身處異地，通過智能交互平臺亦可實現更快捷、更清晰、更有互動性的內容共享和創意溝通！創造出更具互動性的團隊活力！
3、更穩定更安全的會議挑戰！
       當前，國內眾多企業面臨著數字化轉型升級的關鍵時期，BYOD也成為數字化轉型的變化之一，無論企業員工還是訪客，更多的攜帶個人PC/手機/平板進入工作環境，辦公效率提升的同時，對企業安全同時提出更多需求。
?？抵悄芙换?huì)議平臺提供多種網絡模式，有較高的信息安全需求時，可采用單機模式，讓共享僅在訪客與智能交互會議平板之間進行，而需要用到企業內部相關數據時，可通過管理軟件可一鍵搜索到內部對應人員電腦，調取對應數據展示，會議結束即釋放對應資源，無需通過U盤導出，確保會議使用過程中的便捷性的同時保證會議過程中數據的安全性！
1.3 系統設計原則
       本方案的設計理念和目標是：系統可靠、運行穩定，并采用當前主流技術，平臺開放，性能優良，功能完整，使用便捷，確保系統建成后將完全符合系統需求所定義的功能和技術指標。
智能交互會議平臺的規劃設計圍繞智能交互會議平臺的企業辦公應用的需求為導向，以“有效”、“協作”、“安全”為目標、以計算機應用技術為手段。
平臺的規劃建遵循以下原則：
? 統一設計
       統籌規劃，統一設計平臺結構，尤其是應用系統建設結構、系統擴展規劃等內容，需從全局出發、從長遠的角度考慮。
? 技術先進性
       平臺的設計需滿足建設的要求，把科學的管理理念和技術手段緊密結合起來，提供合理的業務流程；平臺將使用先進成熟的技術手段和標準化產品，使系統具有較高性能，符合當今技術發展方向，確保系統具有較強的生命力，有長期的使用價值，符合未來的發展趨勢。
? 經濟性
       平臺的設計實施需盡可能節省項目投資，設計面向?qū)嶋H，注重實效，堅持實用、性能優良、具有較好的性能價格比，同時在既滿足業務需求又考慮后期發展的前提下盡量減少投資，保證前期投資的有效和后期投入的接續，保證其繼承性和經濟性。
? 使用便利性
       平臺基于人性化良好的交互操作設計，方便用戶操作，即開即用，簡約易懂。
 ? 穩定性
       高清顯示、實時數據與事后的存儲數據都要求高穩定性和高可靠性，并在安全體系建設、系統切換等各方面考慮周到、切實可行，建成的系統將安全可靠，穩定性強，把各種可能的風險降低。
? 安全保密性
       平臺設計的安全性，既要考慮信息資源的充分共享，也考慮了信息的保護和隔離；針對不同信息安全等級提供各個層次的系統控制應用，設置嚴格的操作權限。
? 可擴展性
       平臺的設計需具備一定的前瞻性，充分考慮平臺升級、功能擴展和維護的可行性，系統采用的各項設備均符合通用標準，符合開放性原則，支持業務功能二次開發，保證系統的開放性和技術延伸性。
第2章 解決方案與配置
       根據我司長期從事會議辦公行業設計相關經驗及對用戶需求的準確理解，我們對智能交互會議平臺設計采用如下思路：
?？抵悄芙换?huì)議平臺在總體設計中基于效率、協作、安全三大基礎要素，同時充分考慮了平臺應用的穩定性、集成的有效性、功能擴展性、使用與維護的便利性，針對大中小型不同規模的會議室應用場景提供針對性應用場景方案，有效預見企業未來會發生的變化，憑借著強大的研發資源和高科技信息化技術，打造一個動態地、能適應力不同信息化需求的有效企業。
2.1 系統組網
2.1.1 小型會議室
       從觀看效果來看，會議平板的尺寸及布局放置，一般根據會議室的大小、人數以及會議室布局因素而定，會議平板的布局經常放置在與會者中心位置，距離地面約1米左右，人與會議平板的距離約4~6倍屏幕的高度，與會者到會議平板的水平視角一般在60度以內，按照每人2m2占用空間考慮，使演講者與與會者的參與感受。
小型會議室會議平板的選擇可參照如下進行選型：
30m2的會議室，坐席人數在20人之間，推薦65寸會議平板
40 m2的會議室，坐席人數在40人之間，推薦75寸會議平板，可選移動支架，任意開放的空間均可成為移動辦公室；
大于50m2的會議室，坐席人數在40人以上，可搭配使用86寸會議平板。
       無論是小組討論、小型培訓、接待少量訪客，在有限的辦公空間里面小型會議室常發揮很大的作用，參會人員對設備要求簡單，容易操作，不希望有限的空間被繁雜的線纜、投影機、書寫白板等設備占據很大的空間，無論是公司內部員工還是外部訪客，都可以將筆記本電腦、手機、PAD無線投屏至?xí)h平板上展示，同時會議平板提供白板高速書寫、靈活批注、文檔共享等功能應用，無需學習任何操作、無需安裝任何軟件，節省會前準備時間讓會議更有效！
       智能會議平板集成了傳統會議室內的投影機、音響、白板、書寫筆、電視機、電腦等六大設備功能于一體，致簡致美，可搭配OPS、無線投屏器、攝像頭、智能筆以及麥克風等配套設備提供雙操作系統、無線投屏、遠程視頻會議等應用功能，為會議室提供舒適的開會環境。
2.1.2 中型/大型會議
       中型會議室一般面積在60個平方，50個坐席以上，是日常團隊會議、財務培訓、創意分享訪客接待使用頻繁的場所。為使后座更多人看的更清楚，可搭配激光投影機+會議平板的使用方案，日常高密度的使用需求，要求設備操作簡單，即插即用，實現多屏互動。
       現代化的大型會議室、多功能廳多用于高層會議、客戶接待、員工培訓使用，面積在200平方，100人以上坐席，相比一般會議室對于會議設備的要求更高。

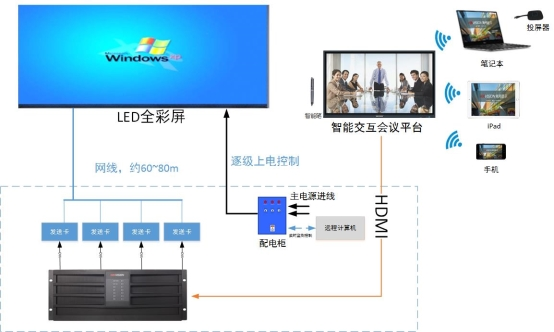

       大中型會議室通常放置一大一小兩塊屏，大屏可以是LED全彩屏或著LCD拼接或融合投影設備，便于坐在靠后的與會人員可以看的清楚，小屏則可以使用65寸智能交互會議平板或其他規格尺寸，需要實現智能交互會議平板與LED全彩等顯示大屏同屏顯示相同內容，或電腦、手機、pad無線投屏至智能會議平板，三屏顯示相同內容，會議要求高質量的內容呈現，智能交互會議平臺均采用4K高分辨率顯示，4K輸入接口、4K輸出接口高分辨率的傳輸可保證高清視頻和畫面的質量。 組網1（LED顯示屏整屏分辨率超過4K）
2.1.3 分支機構
       ?？抵悄芙换?huì)議平臺同時提供遠程視頻會議、協同辦公應用，無需搭建專用視頻會議網絡，采用互聯網架構，任何網絡均可參加會議；        智能交互會議平臺內置云視頻會議應用功能，一鍵召開會議即可實現分支機構、大中型會議室、外出辦公人員之間設備的互聯互通，無論是分支機構的智能交互會議平臺還是的外出辦公人員的手機、PAD、筆記本均可通過會議碼加入的會議中，通過云視頻會議提供屏幕文檔共享、異地投屏、書寫同步等功能應用，降低差旅溝通成本。

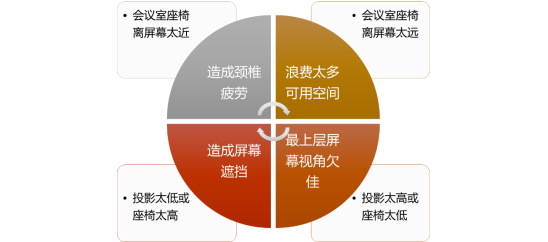

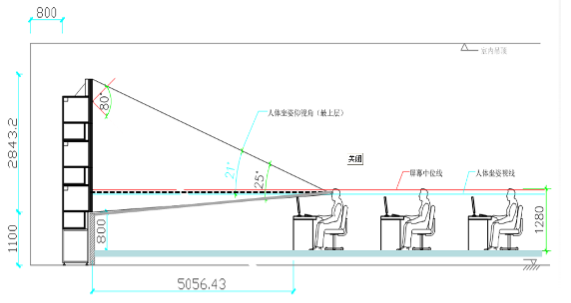

2.2 屏體設計原則可視角度
       大屏幕觀察視角設計是從人體工程學原理出發，對大屏幕系統的底座高度、水平視角、垂直視角進行人體工程學設計，以獲得觀看視角，視覺體驗。 設計屏幕位置要遵循以下原則：

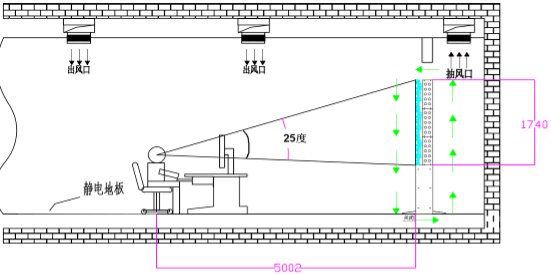

1）垂直25度原則
       人眼觀看某一物體時，視線夾角≤25度時不需要抬頭低頭動作，為宜，滿足人體工學設計，長時間觀看不會造成脊柱疲勞，此時距屏幕的距離可視為近觀看距離，即控制臺距屏幕的近距離。 圖1. 垂直視角
2）水平視線原則
       人眼的水平視線與投影屏幕垂直可獲得屏幕觀看效果，對于拼接大屏以底一層屏幕的中位線作為基準。人體坐姿水平視線的高度一般為1.28米左右，讓拼接大屏底一層屏幕的中位線距地面盡量接近這個高度為宜。 圖2. 水平視線原則
3）人眼水平視角
       人在頭和身體保持不動的情況下，雙眼水平視角為123°，也就是說屏幕到達人的角度＜123°，人無需轉頭或轉身即可看到全屏。一般情況下按照120°進行設計。
大屏系統遵循以上原則，所計算出的大屏底座高度及操作臺與屏幕的距離，符合人體工程學設計，讓客戶有舒適的觀看角度、觀看效果。
2.3 系統優勢和特點
開放的平臺架構
       智能交互會議平臺配置安卓6.0操作系統，可選OPS模塊，提供雙操作系統應用，系統的兼容性更高，運行效率更高！
全高清顯示，好的視覺體驗
       智能交互會議平臺均采用4K顯示屏A規面板，4K輸入及4K輸出接口，身臨其境提供全高清顯示應用！
無線投屏，遠程操控
       無延時音視頻無線傳輸，無線投屏器一鍵投屏，筆記本電腦可輕松將內容投屏至智能交互會議平臺，且會議平板可反向控制PC端；支持手機、PAD平板互動，實現大小屏互動控制！
       提供局域網無線投屏應用，解決所有員工的投屏顯示問題，臺式機亦可以實現遠程投屏，無需帶電腦！
完善的應用功能
       支持本地或遠程桌面任意書寫和批注，支持高清視頻會議、遠程屏幕共享，更有效的遠程協同辦公體驗，遠在天邊，近若眼前。
高安全性
       獨有雙網口設計，內置路由功能，布線簡單且系統可靠性更高！ 第3章 業務功能
       智能會議交互平臺涵蓋了電子白板、無線投屏、遠程會議、掃碼分享、4K高清顯示、多屏顯示、分屏應用等功能，便攜的移動滾輪支架，讓任意地點都可以成為會議的空間，不再受時間、地點、空間的限制，節省會議準備時間，讓會議更有效！

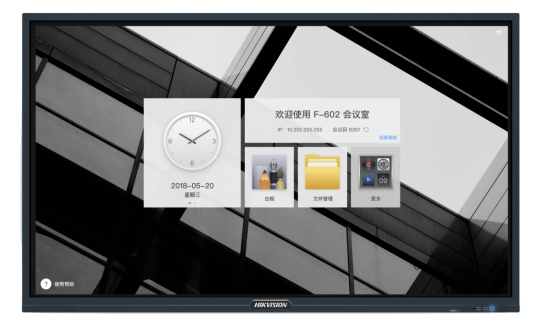

       智能交互會議平臺客戶端軟件主界面采用簡約UI設計，主界面頁面5個核心功能圖圖標ICON，根據用戶的不同使用習慣長按功能圖標，可將桌面應用程序拖動到某一功能圖標位置，可自定義更改替換主頁面的核心功能圖標，隱藏瑣碎的功能菜單，確保界面簡潔，核心應用功能一步到達！

智能交互會議平板四大核心應用功能，提供有效的智能辦公應用解決方案：
3.1 白板書寫
3.1.1 超高清顯示、快速書寫

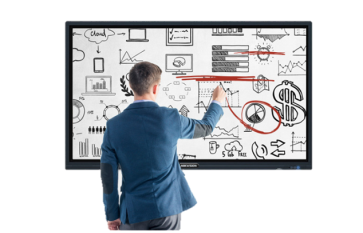

       會議的過程中，無論是PPT文檔內容的展示，還是會議討論創意迸發的過程中，均需要?jiǎng)?chuàng)意構思內容的及時呈現，而傳統的會議過程中，我們耗費了很多時間在準備和搬運會議用品、尋找會議空間這些繁瑣的過程。
       ?？抵悄芙换?huì)議平臺能夠滿足投影儀、音響、白板、電腦多臺設備功能需求于一體，讓會議設備變得更簡單，提升會議質量。
? 4K高清顯示、細膩呈現
       智能交互會議平板采用4K高清畫質顯示，內容細致清晰呈現，專業防眩光設計，強光下屏幕亦清晰可見，莫氏7級特殊鋼化玻璃，防污防刮、抗指紋，雙頻WiFi雙發雙收，OPS插拔設計，兼具雙操作系統。 圖1.高清顯示
? 無限空間、自由發揮
       平板可實時存儲書寫記錄內容，無需停留保存每頁內容，書寫背景顏色、網格均可自定義設置，可通過縮略圖形式直觀展示每頁內容，任意滑動，一鍵調用！

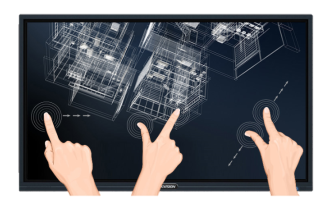

       通過多指頭拖拽、漫游、雙指縮放等手勢操作可移動書寫版面，擴大書寫區域，亦可將白板局部任意放大縮小，并添加頁面，讓書寫不再受限！ 圖2.手勢操作
3.1.2 暢快淋漓、鋒芒畢露
       采用1mm高精度書寫，支持手寫或筆寫，提供筆鋒書寫模式，讓書寫的字跡的天骨遒美、逸趣靄然，提供真實流暢、揮灑自如的書寫體驗！自定義選擇書寫筆的顏色及粗細程度，彰顯各人獨特的風格，讓晨會的溝通變得更生動！。
       多人書寫、默契協作，支持20人同時書寫，任意想法均可肆意表達，實現有效多人協作。 圖3.高精度書寫

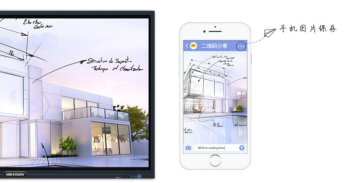

3.1.3 掃碼帶走、一鍵分享
       所有書寫批注內容均可生成的二維碼，通過手機/pad移動終端掃碼即可分享或通過郵件發送，不再浪費時間在記筆記上，集中精力于會議內容，提升效率。  圖4掃碼分享、郵件轉發
3.2 投屏分享
3.2.1 無線投屏、擺脫“有線”束縛

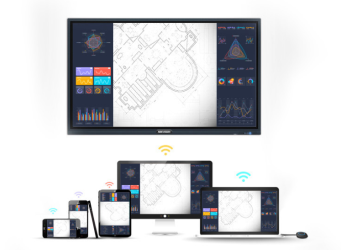

       無線投屏解決了會議室各種線纜的接線問題，投屏器即插即用，手指輕輕一按，電腦畫面即可無線傳屏，方便快捷。在影像顯示的基礎上，增加了反向控制的功能，操作會議平板即可實現對投屏電腦的控制。?？低曋悄軙?huì)議
       無線投屏解決了會議室各種線纜的接線問題，投屏器即插即用，手指輕輕一按，電腦畫面即可無線傳屏，方便快捷。在影像顯示的基礎上，增加了反向控制的功能，操作會議平板即可實現對投屏電腦的控制。?？低曋悄軙?huì)議平板還支持與移動設備（手機、Pad）的無線互聯，點擊APP應用軟件，即可輕松實現實時投屏共享。 圖5.無線投屏 鏡像控制
3.2.2 靈活批注、激發無限思維
       PPT、Word、EXCEL、圖片、視頻等各類多媒體文檔在展示的過程中，任意一個通道均可以隨時批注書寫，以數字化方式存儲，防止內容丟失，通過手部輕掃的動作快速清楚部分內容或全部?jī)?nèi)容，板擦的大小根據手掌接觸面積的大小自動調節。
       為便于PPT的演示操作，同時提供PPT批注跟隨功能，上下翻頁、批注內容保存，方便快捷。 圖4.靈活批注、手勢擦除
3.2.3 鏡像控制、近在眼前

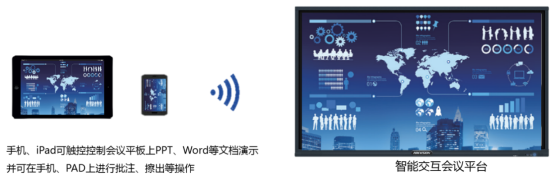

       會議商討的過程中，坐在遠處座位的與會人員在發表自己意見的過程中，需要在演示的文稿上進行增加批注，方便交流溝通時，可通過鏡像控制功能，在手機上即可直接進行批注操作，無需尋找白板及書寫筆，即可進行有效的溝通，因視力或距離原因而看不清大屏的與會人員，亦不用因此而困擾，通過手機、PAD等移動終端連至智能交互會議平臺上，可在自己的手機上同步觀看相同內容，支持不少于6路移動終端同時觀看，無線傳輸遠距離可達15米。 圖6.手機\PAD鏡像控制
3.2.4 分屏展示、同步演示

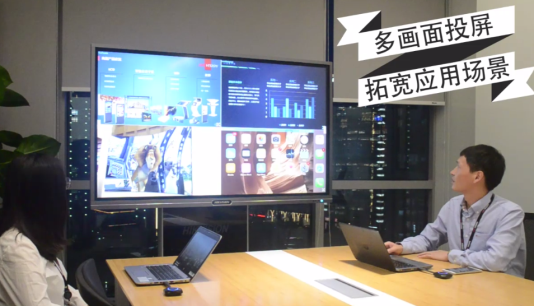

       智能交互會議平臺提供四分屏同屏展示應用，可將會議室內的四臺筆記本內容同時投屏至智能交互會議平臺上，讓不同的展示方案輕松對比，更直觀的呈現！ 圖7.四/二分屏展示
       在給客戶在講解產品相關的PPT的過程時，為了讓客戶看到實際的操作效果，安裝在手機或PAD中的APP軟件可同步進行演示，開啟智能交互會議平臺分屏功能，即可實現分屏同時展示電腦PPT及APP同步演示內容，或通過同事配合手機實時直播將產品實際操作過程實時同步直播到會議平板上，支持四畫面同時投屏，實現方案的輕松對比展示！
3.2.5 遠程展示、安全可靠

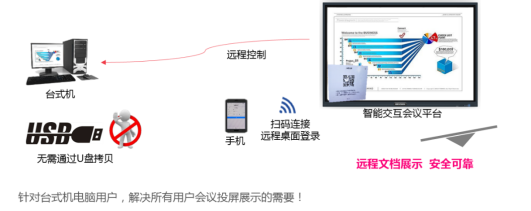

       對有較高的信息安全需求時，會議的過程中需要用到企業內部員工內部相關數據時，針對無筆記本員工，智能交互會議平臺可通過管理軟件可一鍵搜索到內部對應人員臺式電腦，進行遠程文檔展示，無需進行U盤拷貝，確保文件安全性更有保障！ 圖8.遠程文檔展示

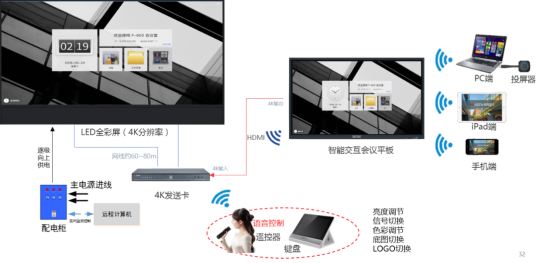

3.2.6 多屏互動、互聯視界
       大型會議室、培訓室使用的過程中，為照顧坐在后面的與會人員可以看清屏幕的顯示內容，會議室一般可按照面積配置大的LED全彩屏顯示屏（或LCD拼接屏\激光融合投影），提供智能交互會議平板與拼接顯示大屏、筆記本電腦、手機、PAD多屏互動顯示相同內容，智能交互會議平板書寫、批注內容均可實現多屏實時同步顯示，讓顯示更具特色、互聯視界，動享天下！
       大型培訓室、新聞發布廳可配置多臺會議平板，支持屏幕群組功能，多臺會議平板連入同一個局域網中，支持多臺會議平板顯示1臺會議平板畫面或1臺筆記本電腦畫面。 圖10.多屏互動 互聯視界
一鍵式操作
       針對傳統的顯示控制系統存在拼控器、矩陣等設備需要專業的操作軟件，問題節點多，容易出故障，排查困難的現狀，?？低曁峁┽槍?duì)LED顯示屏在4K分辨率以內提供4K發送卡應用方案，提供4K 60Hz分辨率自適應、屏幕拼接、wifi、遙控\鍵盤PAD控制等應用功能。
       屏幕亮度調節、色彩調節、信號切換無需通過學習專業的軟件操作，屏幕亮度過高太刺眼了、色彩調節都可以通過遙控器進行直觀便捷的調節，讓LED全彩屏的調試設置不再神秘復雜，輸入源信號無論是會議平板還是接入的其他信號源通過遙控器及時的實現信號的任意切換。同時提供OSD菜單可以各個應用功能進行靈活的選擇。 圖11.遙控器控制
3.3 遠程會商
       為實現異地遠程溝通，?？低曋悄軙?huì)議平臺支持接入主流第三方遠程視頻會議系統，支持搭載多種遠程視頻會議軟硬件進行高清音視頻會議，助您輕松開啟遠程會議，無論何時何地，暢快溝通心中所想，實現遠程協作。 圖14.遠程會商
3.4 多功能應用
3.4.1 有效小工具、快人一步
       圖形識別：手繪各類圖形自動識別為圓形、三角形、多變形等，讓流程繪制變得輕松簡單，圖形繪制工具同時提供直線、圓、長方形等常用形狀的選擇。
       便簽：任意界面上拉即可將便簽劃出，隨時記錄一閃而逝的靈感。
       倒計時：會議前打開計時器，可設置本場會議的時間，點擊開始，倒計時開始計時，可實時提醒會議的剩余的時間。
       手勢球：常用功能通過懸浮于界面的手勢球可快速調出所需應用功能。
       批注懸浮：懸浮于界面的批注小工具，隨時等待你的碰觸，無論何時你想要、它都在，你想它在的任何地方。
       側拉中控：系統間的無縫切換、接入的不通過HDMI、VGA的任意通道，點開中控，均可以任意切換。

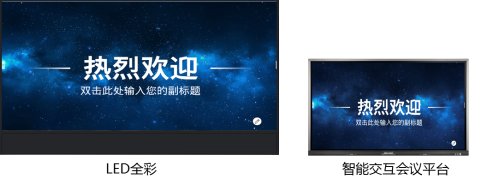

3.4.2 歡迎詞展示
       重要來賓接待時，曾經通過拉橫幅的方式來表達歡迎之意，相當耗費人力、財力、時間等資源，現在，智能交互會議平臺提供歡迎詞模板，選擇合適的模板，快速輸入歡迎詞，更改背景和音樂，同步在會議平板和大屏上顯示，迎賓展示快捷方便！   圖12.迎賓展示

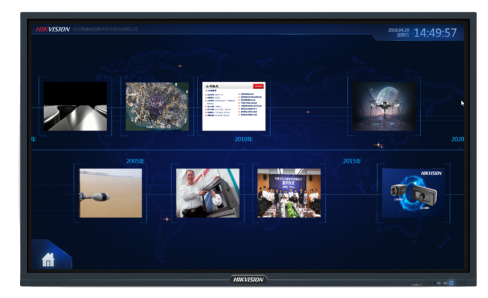

3.4.3 企業文化宣傳、形象展示
       企業文化宣傳通過magic秀軟件以歷史軌跡的方式或3D旋轉炫酷展示總行和各網點單位的員工典型事跡和精神風貌，彰顯員工風采，傳遞正能量，對外展示的過程中，亦可輔助書寫、圈選批注，業務相關手機信用卡APP也可無線投屏至?xí)h平板上同步操作演示，輔助業務員講解更到位、更新穎，提升專業形象的同時提高銷售成功率。 圖13.歷史軌跡呈現

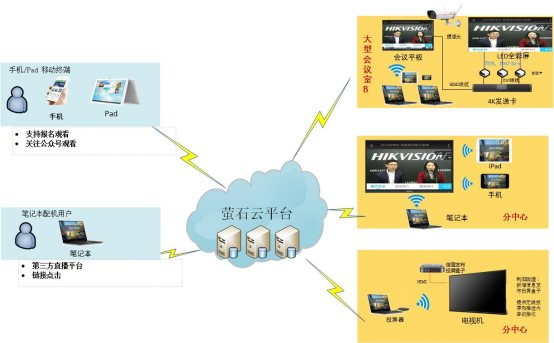

3.4.4 云直播應用
       重要活動現場或總部重要通知，提供直播現場應用服務，各分中心無論是會議平板顯示終端，還是移動手機終端均可通過直播間觀看現場直播，進去直播間可通過關注公眾號或者報名觀看、或直播鏈接進入，主播可在直播間進行語音、圖文直播，不限直播流量，直播過程中其他各地分中心觀看員工均可通過彈幕聊天、評論、并可通過社交平臺一鍵分享，支持多個平臺轉推，可將直播信號轉推至第三方直播平臺。單張卡可為企業賬號提供2000路并發，支持20個直播間創建。 圖15.云直播應用
3.4.5 靈活的功能擴展
       支持辦公系統OA對接定制，更智慧、安全的辦公環境；支持遠程升級，實時獲取新的功能和應用，人臉簽到、語音轉文字，書寫轉文本，會議記錄自動分發等未來新鮮功能實時更新。
第4章 設備介紹
4.1 智能交互會議平臺
4.1.1 產品簡介
       ?？低曋悄芙换?huì)議平臺集電腦、投影儀、電子白板、音響、攝像頭(選配)、高清電視、廣告機等設備功能于一體，具備書寫、批注、多屏互動、遠程視頻（選配）等功能，融合4K高清顯示、紅外觸控、人機交互、多媒體信息處理和網絡傳輸?shù)榷囗?xiàng)技術。
       智能交互會議平臺主要適用于各種類型辦公室、會議室、多媒體教室、展館、展廳、醫療會診、培訓輔導、活動教育中心以及遠程視頻會議。 4.1.2 功能特性
•高清顯示，支持大分辨率3840 × 2160輸入信號。
•支持20點超精細書寫，可識別1 mm直徑書寫筆。
•內置無線WIFI，無需任何連線，可以實現無線投屏。
•內置會議白板軟件，支持書寫批注，掃碼分享。
•支持屏幕顯示環通輸出。
•內置多種音視頻接口，方便各種設備接入。
•內置網絡交換芯片，無需外接交換機。
•內置Android系統，應用豐富。
•兼容OPS/OPS-C設備，可以實現內置系統無縫切換。
•鋁型材外框，超薄設計，美觀大方。
4.1.3 技術參數

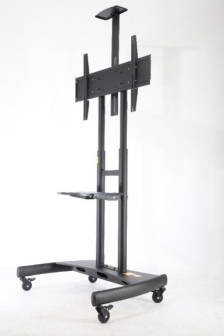

4.2 移動支架

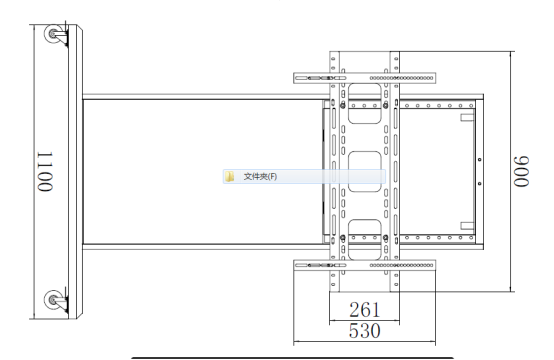

       ?？低曇苿?dòng)支架精選冷軋板，非凡工藝質感，采用有序走線設計，穩固雙立柱，一體式的大底座，多用途托盤，360°轉向滾輪可任意移動，調節簡單只需按下連接碰珠即可上下調節高度。 4.3 投屏器
       ?？低暉o線投屏器，支持將Windows、Mac等不同系統終端上當前的操作內容即時同步地顯示到海康威視會議平板上，并支持雙向控制，無需連接線纜，免配置，免安裝，自動連接，操作便捷。 ?免配置，免安裝，自動連接
?USB接口即插即用
?支持 Windows，Mac
?WiFi 2.4G/5G 雙頻
?1080P 30fps
?、低功耗
?配合海康威視會議平板實現一鍵投屏

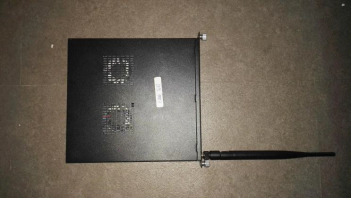

4.4 OPS

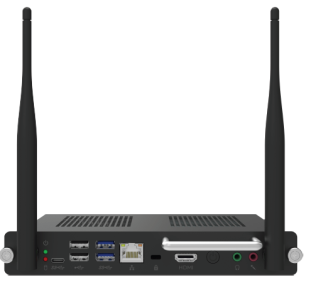

       智能交互會議平板OPS系列按照采用(Open Pluggable Specifications 開放式可插拔規范)標準設計，是X86架構的迷你PC主機，采用intel處理器，配有內存、硬盤、多種輸入輸出接口。OPS主機和交互會議平板通過OPS標準的80pin接口插拔式安裝，可根據具體硬件配置需求靈活選用OPS主機。 ? 采用第六代第七代 Intel® Skylake_U/Kabylake_U Core™ i5 處理器
? 標配 Intel® HD Graphics 4600集成顯卡，支持 H.265，支持4K分辨率
? 支持MSATA系統盤，快速啟動，一鍵還原，增強用戶體驗
? 支持2個 USB 3.0 端口, 2個 USB 2.0 端口,1個 HDMI端口
? 雙天線802.11a/b/g/n 3T3R MIMO Wi-Fi 支持無線傳輸
第5章 施工方案

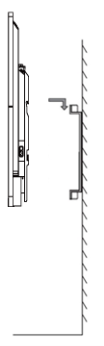

5.1 實體墻壁掛安裝

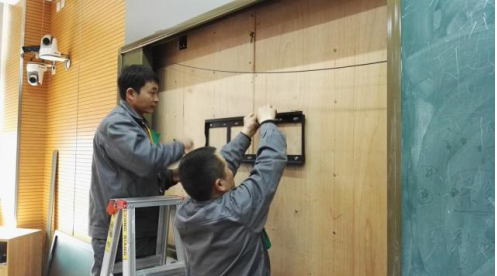

1）墻體評估：評估現場墻體是否為承重墻，如果不是需要先對墻體進行加固處理，以保證能夠承受屏體的重量（屏體重量通常小于等于150Kg）；
2）打膨脹螺釘：根據掛架上的孔位尺寸，在所要安裝墻體區域內標記螺釘孔位，打好膨脹螺釘；
3）安裝支架：將壁掛支架固定在打好的螺釘孔位上；
4）壁掛支架可左右移動，為方便售后維護，建議在交互會議平板兩側各預留出不小于6 cm空間，或單側預留距離不小于12 cm；交互會議平板上下各預留不小于5 cm空間。 5）OPS模塊安裝：根據實際情況而定，帶有OPS模塊的設備需要先將OPS模塊安裝在屏體后方相應的位置上（注意安裝的時候OPS的風扇朝外）；

5）線纜連接：連接好線纜（電源線）；

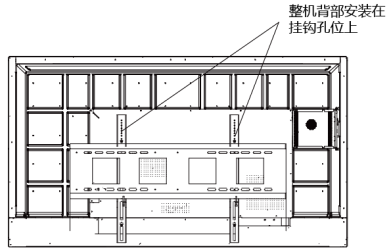

6）固定屏體：將安裝好的屏體（帶有OPS模塊）懸掛在壁掛支架上，確保安裝穩固；

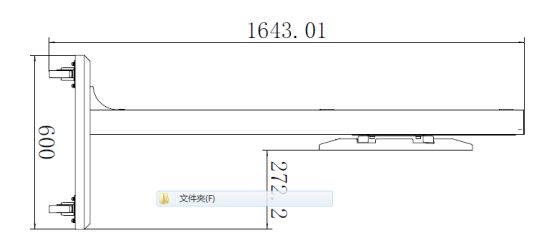

5.2 移動支架安裝

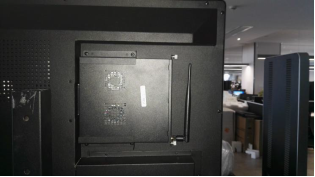

1）OPS模塊安裝：根據實際情況而定，帶有OPS模塊的設備需要先將OPS模塊安裝在屏體后方相應的位置上（注意安裝的時候OPS的風扇朝外）；
2）線纜連接：連接好線纜（電源線）；
3）固定屏體：將安裝好的屏體（帶有OPS模塊）懸掛在移動支架上，確保安裝穩固； 5.3 屏幕尺寸建議

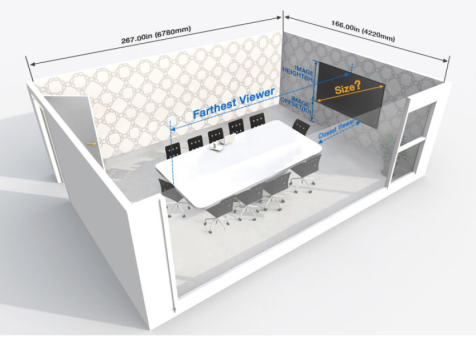

       確定屏幕合適的尺寸和位置也是設計過程中的關鍵部分，不同的場景在使用和觀看方面均有特定的需求，如何選擇屏幕的圖像尺寸、遠和近觀看者的位置？針對會議室我們將提供一套計算公式科學的定制滿足應用需求。
       圖像高度IH = FV（遠觀看距離）/（200×3%），（IH圖像高度、%EH元素高度百分比，200是敏度因子）。
       敏度因子是我們辨別圖像中物體的能力有關，對于會議室、培訓室等環境來說根據顯示的內容做基本的決策數值為200，而對于醫學影像、電氣原理圖能夠看清細節的做出正確決定時其數值要求為3438。
       3%是元素高度百分比，關于整個圖像元素高度的元素高度，決定遠離屏幕的觀看者可理解屏幕上的信息，通過制定小元素高度百分比，可確保所有觀看者都可以找到他們需要看到的任何文字或者符號。2%EH通常會議室已滿足，3%議室推薦設置。        遠觀看距離（FV）：觀看者位于距離視角區域所定義的屏幕遠觀看距離，F(xiàn)V=IH×3%×200。        近觀看距離（CV）：顯示圖像與觀看者之間的水平距離，CV=(IH+IO)×1.732；（IH圖像高度，IO圖像偏移），IO圖像偏移是指地板到圖像的高度與觀看高度之間的差值，與會者坐著的觀看高度為1.2m左右，站著的觀看高度在1.5m左右，圖像的底部高于觀看高度，則為正數，圖像底部低于觀看高度則為負數。        決定觀看者體驗的另一關鍵因素是視角，良好的觀看區域可讓所以的與會者均能看到顯示內容了解必要的信息，根據DISCAS規定，任何觀看位置不應超過所顯示圖像任何部分的60度。        圖像寬度IW=6×VF-CV； VF=IH+IO；  CV（近觀看距離）=VF×1.732。
